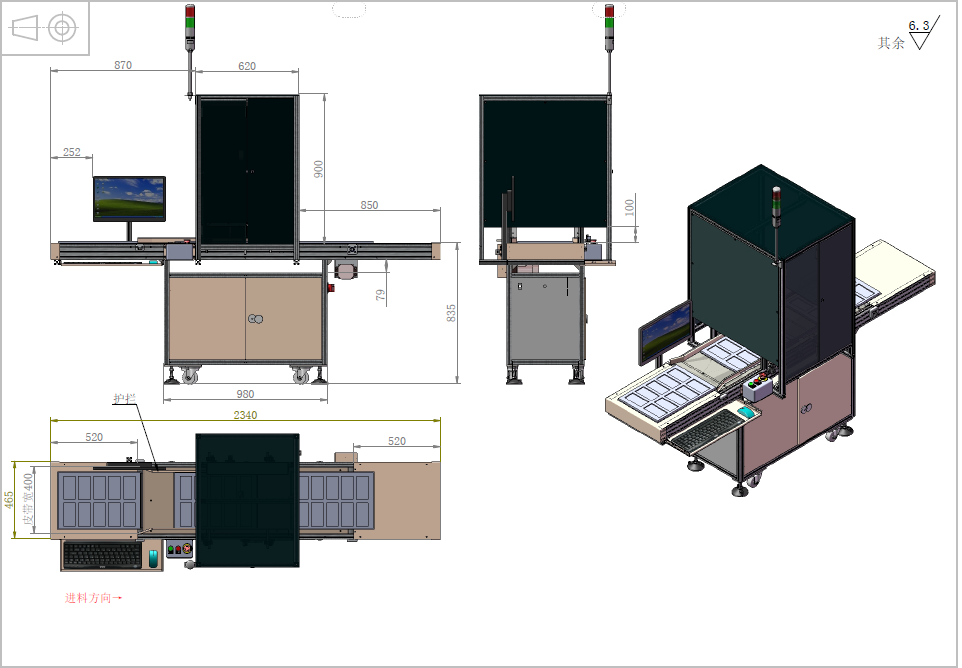

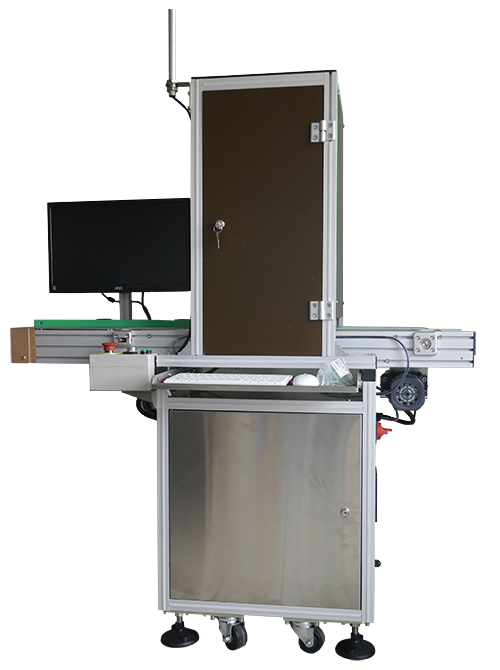

1.組成部分
本系統由相機安裝支架，機器視覺檢測系統和數據管理部分（軟件）組成。
相機采用500W像素相機，提供高精度檢測功能。
相機安裝支架及流水線采用鋁型材，方便位置調整。
機器視覺檢測系統采用COGNEX公司專用視覺檢測軟件，自帶光源和鏡頭，充分保證了系統的整體運行性能以及精確度、穩定性、易用性。
視覺軟件由行業內經驗豐富的軟件工程師二次開發而成，有超過十年的機器視覺編程經驗，界面簡單，易操作，免維護，方便客戶使用。
2、工作過程
當輸送帶上的產品運行到檢測工位時，光電檢測電眼（Optex ZN-350R）觸發檢測相機拍攝圖片，并由圖像處理軟件通過Pat-Max算法提取絲印檢測特征及顏色信息進行混料綜合判斷，對于出現混料及不合格缺失量的產品輸出聲光報警信息提示操作員，合格品則直接通過。
3、系統組成：
|
貨號 |
規格 |
數量 |
|
|
LOGO自動檢測儀 |
|
|
|
型號：STV2500-01CM |
1臺 |
|
|
|
|
|
|
主要包括： |
|
|
|
Cognex視覺軟件 |
1套 |
|
|
Balser 5百萬像素彩色相機 |
1臺 |
|
|
其它包括： |
|
|
|
電腦主機+顯示器 |
1套 |
|
|
VST五百萬像素鏡頭 |
1個 |
|
|
QZ組合LED光源及控制器 |
1套 |
|
|
MW開關電源 |
1件 |
|
|
Cognex 專用I/O數據線及網線 |
1套 |
|
|
檢測用流水線 |
1套 |
|
|
聲光報警系統 |
1套 |
|
|
|
|
|
貨號 |
規格 |
數量 |
|
|
LOGO自動檢測儀 |
|
|
|
型號：STV2500-01CM |
1臺 |
|
|
|
|
|
|
主要包括： |
|
|
|
Cognex視覺軟件 |
1套 |
|
|
Balser 5百萬像素彩色相機 |
1臺 |
|
|
其它包括： |
|
|
|
電腦主機+顯示器 |
1套 |
|
|
VST五百萬像素鏡頭 |
1個 |
|
|
QZ組合LED光源及控制器 |
1套 |
|
|
MW開關電源 |
1件 |
|
|
Cognex 專用I/O數據線及網線 |
1套 |
|
|
檢測用流水線 |
1套 |
|
|
|
|
|
|
|
|
